名稱： 0805貼片LED紅光
分類： LED指示燈
詳細介紹：

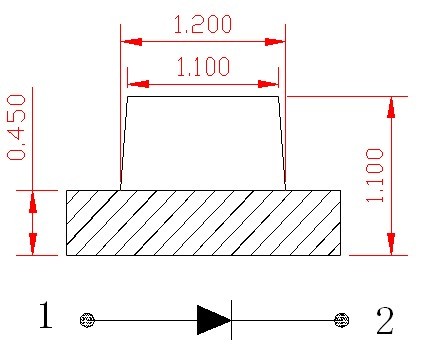

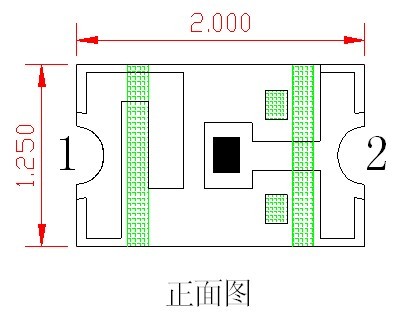

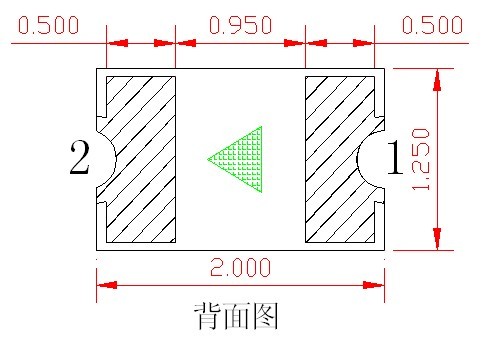

■ 2.0×1.25mm貼片發光二極管2.0×1.25mm Chip SMD
■ 膠體顏色Colloid Color: 無色透明 Water Transparent
■ 發光顏色Emission Color: 紅色Red
■ 半功率角度Viewing Angle :120°
(1) 最大限度額定值Absolute Maximum Ratings (TA=25oC)
|
項目Item |
符號Symbol |
最大額定值 Absolute Maximum Rating |
單位 Unit |
|
正向電流Forward Current |
IF |
50 |
mA |
|
正向峰值電流Pulse Forward Current |
IFP |
195 |
mA |
|
反向電壓Reverse Voltage |
VR |
9 |
V |
|
功率消耗Power Dissipation |
PD |
100 |
mW |
|
工作溫度Operating Temperature |
Topr |
-40oC To +85oC |
°C |
|
貯藏溫度Storage Temperature |
Tstg |
-40oC To +85oC |
°C |
|
焊接溫度Soldering Temperature |
Tsld |
Reflow Soldering: 260oC Hand Soldering : 350oC |
for 10sec. for 3sec. |
1/10周期, 0.1 msec脈寬
IFP Conditions : 1/10 Duty Cycle, 0.1 msec Pulse Width.
(2) 本樣品光電參數Initial Electrical/Optical Characteristics (TA=25oC)
|
符號Symbol |
項目 Item |
單位 Units |
最小值Min. |
規格值Typ. |
最大值Max. |
測試條件 Test Conditions |
|
VF |
正向電壓 Forward Current |
V |
1.9 |
|
2.2 |
IF=20mA |
|
IR |
反向電流 Reverse Current |
uA |
- |
- |
10 |
VR=9V |
|
Δλ1/2 |
發光角度 Viewing Angle |
o |
- |
120o |
- |
IF=20mA |
|
IV |
發光強度 Luminous Intensity |
Mcd |
116 |
|
174 |
IF=20mA |
|
λD |
主波長 Dominate Wavelength |
Nm |
620 |
|
625 |
IF=20mA |
